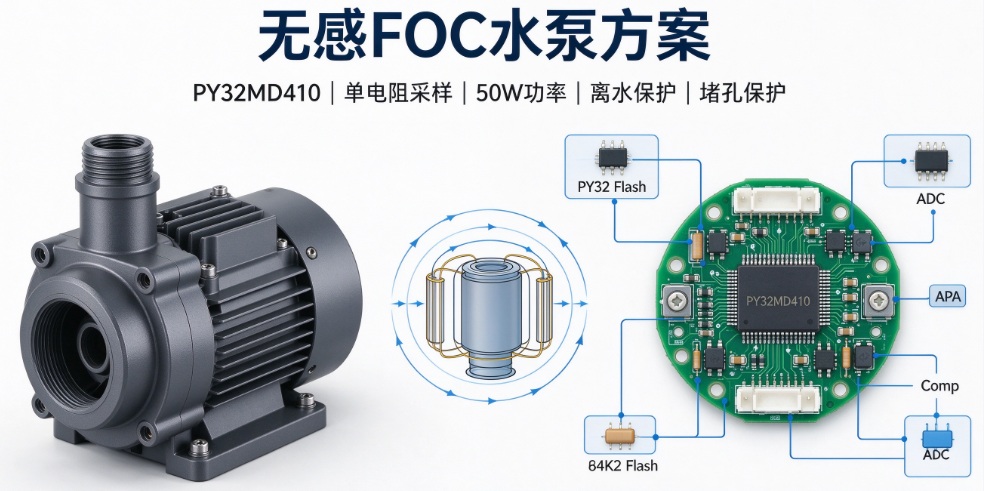

PY32MD410普冉无感FOC水泵整体解决方案

一、方案概述

本普冉无感FOC水泵方案基于普冉半导体高集成电机专用MCU PY32MD410开发，面向小型三相BLDC水泵打造的标准化无感FOC驱动方案。方案采用单电阻采样控制实现硬件降本，最高支持50W功率输出，内置离水保护、堵孔保护等水泵专属保护逻辑，功率控制精度可达±3%。依托PY32MD410芯片集成化硬件资源，大幅简化外围驱动电路，减少BOM器件数量，适合循环水泵、净水机水泵、水暖小水泵、水冷设备水泵等产品快速量产落地。

二、核心主控PY32MD410芯片硬件资源

PY32MD410是普冉专为BLDC电机控制打造的高集成度MCU，搭载ARM Cortex-M0+内核，硬件资源高度适配无感FOC水泵驱动场景：

内核与存储：72MHz M0+内核，64KB Flash，8KB RAM，算力充足，可稳定运行无感FOC算法，预留足够存储空间用于功能迭代、参数校准。

集成模拟外设：内置2路OPA运算放大器、2路Comp比较器，搭配12bit高精度ADC，可完成单电阻电流采样、信号放大、阈值判断，无需额外外置运放、比较器。

内置3P3N预驱动：芯片集成3P3N Predriver，可直接驱动三相MOS管，省去外置驱动芯片，PCB布局更简洁，缩小驱动板尺寸，提升整机可靠性。

内置5V LDO，可直接给外围器件供电，进一步精简电源外围电路。

三、方案核心规格与方案特点

1. 核心控制：无感FOC算法 + 单电阻采样

方案采用无感FOC矢量控制，无需霍尔传感器，降低传感器物料成本与装配成本；采用单电阻控制方案，仅使用一颗采样电阻完成三相电流采集，是低成本BLDC水泵的优选方案。电机启动顺滑、运行噪音低、脉动小，水泵出水平稳，避免传统方波驱动带来的震动、异响问题。

2. 电气性能指标

最大功率：50W，适配家用小型水泵功率区间；

功率控制精度：±3%，负载波动时稳定输出功率，水压稳定；

控制方式：无感FOC矢量控制，单电阻采样，硬件BOM极简。

3. 水泵专属保护功能

离水保护：无水空转状态实时检测，触发后停机保护，防止干烧损坏水泵密封结构与电机；

堵孔保护：出水口堵塞、负载异常升高时快速识别并停机，避免过载烧毁MOS与电机绕组；

配套过流、过压、欠压、过温等基础软硬件保护，全方位提升水泵长期运行可靠性。

四、硬件架构优势

整套驱动板依托PY32MD410高度集成的硬件架构，硬件电路大幅简化：芯片内置3P3N预驱动、OPA、Comp、12bit ADC、5V LDO，外围仅需功率MOS、采样电阻、少量阻容器件即可完成驱动。

相比传统方案，省去外置驱动IC、外置运放、比较器，BOM成本显著降低，同时器件数量减少，降低虚焊、器件失效风险，提升量产良率。圆形PCB设计可直接嵌入水泵内腔，适配小型水泵紧凑化结构设计需求。

五、方案应用场景

基于PY32MD410无感FOC水泵方案，广泛适用于净水机增压泵、水暖循环泵、水冷散热泵、鱼缸循环水泵、小型工业液体输送泵等各类50W以内小型三相无刷水泵。方案调试简单，算法成熟，支持客户快速定制参数，缩短产品研发周期，实现国产MCU替代。

六、方案总结

普冉PY32MD410无感FOC水泵方案以芯片高集成硬件为核心，搭配单电阻无感FOC控制，在控制性能、BOM成本、保护功能之间实现很好平衡。72M M0+算力、内置OPA/Comp与3P3N驱动，让小型BLDC水泵方案电路极简，同时具备离水、堵孔等水泵场景专属保护，功率控制精度高达±3%，是小功率无刷水泵国产化替代的优质方案。
