帝奥微DIA74557S:车规级SIM卡专用电平转换器 赋能智能网联汽车,随着智能网联汽车从技术验证迈入规模化商用阶段，车载T‑Box、智能座舱等核心系统高度依赖SIM/eSIM卡接入运营商网络，实现车联网通信、远程控制、数据传输等核心功能。当前车载主控多采用先进制程SoC，接口电平普遍降至1.2V、1.8V低压域，而行业通用SIM卡、eSIM卡遵循ISO‑7816‑3标准，接口电平为1.8V、3V高压域，电压域不匹配的问题，成为车载通信硬件设计的常见痛点。

针对车载场景的专属适配需求，帝奥微推出DIA74557S车规级高性能SIM卡接口电平转换器，精准解决低压主控SoC与高压SIM/eSIM卡之间的电平适配难题。产品凭借高集成度、超小封装、车规级可靠性与优异的EMC性能，完美适配车载严苛工况，是智能网联汽车SIM接口通信的优选解决方案。

一、严苛车规认证，适配车载全场景工况

DIA74557S严格遵循AEC‑Q100车规标准研发设计，完全适配车载高低温、干扰复杂、长期稳定运行的严苛使用环境，满足车载电子产品的可靠性认证要求，可广泛应用于各类智能网联车载终端设备。

二、宽域电压适配，兼容全规格SIM卡接口标准

产品拥有超宽工作电压范围，全面覆盖主流车载主控与SIM卡电压规格，兼容性极强：

主控低压侧：支持1.08V~1.95V，适配1.2V、1.8V先进制程车载SoC

SIM卡高压侧：支持1.65V~3.6V，兼容1.8V、3.3V全系列SIM/eSIM卡

在信号转换逻辑上，芯片配置多路精准转换通道：1组自动双向电平转换通道，无需额外控制引脚，自主识别信号方向，简化软硬件开发；2组固定方向转换通道，专门适配CLK、RST信号，实现主控到SIM卡的稳定单向传输。产品完全符合ETSI、IMT‑2000、ISO7816‑3等国际智能卡接口规范，通信适配性拉满。

三、超高集成极简设计，大幅精简系统BOM

DIA74557S采用一体化高集成架构，内置多重功能电路，无需外围辅助器件，极致精简硬件BOM与PCB布局：

内置EMI滤波器：有效抑制数字信号高次谐波，优化电磁兼容性，轻松通过车载严苛的EMC测试，解决车载通信干扰难题

内置高阶ESD防护：SIM卡侧引脚满足IEC61000‑4‑2 Level 4防护标准，支持±8kV接触放电、±15kV空气放电，可省去外置TVS管，节省布局空间

内置上下拉电阻：集成全部所需匹配电阻，无需外围搭建电路，简化设计流程、降低物料成本

四、优异高频性能，保障高速稳定通信

芯片具备出色的高频信号传输能力，最高支持10MHz时钟频率，完全满足车载SIM卡高速通信传输需求，信号传输稳定、无失真，有效保障车联网数据交互的实时性与准确性。

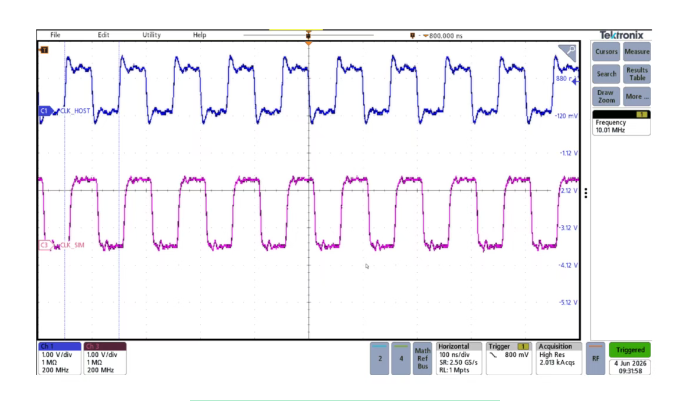

图1：SIM接口信号测试波形（VCCA=1.2V,VCCB=1.8V,EN=VCCA,CLK=10MHz）

五、智能启停时序，杜绝数据异常损坏

DIA74557S搭载双模式智能使能控制，支持VCCB电压自动启停与EN引脚硬件手动控制两种模式，适配不同系统设计需求。同时芯片内置ISO‑7816‑3标准安全关断时序，可有效规避SIM卡热插拔、上下电过程中的数据丢失、接口损坏等问题，大幅提升车载通信系统稳定性。

图2：VCCA=1.2V,VCCB=1.8V,EN=VCCA,CLK @1MHz,EN上电波形

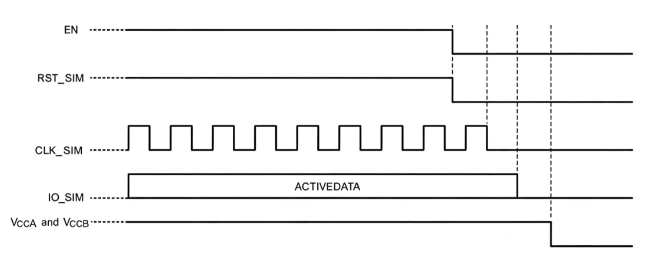

图3：芯片下电关机时序图

六、超小封装，适配车载紧凑型设备

产品采用QFN‑10超微型封装，本体尺寸仅1.8mm×1.4mm，体积小巧、布线路径短，可有效优化PCB布局、提升信号完整性，完美适配T‑Box、智能座舱等空间受限的车载设备。同时支持多芯片级联扩展，可轻松实现多SIM通道、多卡多待的高端车载应用场景。

七、核心车载应用场景

1. 车载T‑Box（远程信息处理终端）

车载T‑Box主控4G/5G模组、先进制程SoC多为1.2V/1.8V低压接口，与1.8V/3.3V的SIM/eSIM卡槽存在电压适配壁垒。DIA74557S可实现两端电压精准转换，凭借内置EMI滤波与高阶ESD防护能力，抵御车载复杂电磁干扰，保障蜂窝通信持续稳定，助力设备顺利通过车规级EMC可靠性测试。

2. 智能座舱系统

智能座舱主控SOC工艺先进、接口电压偏低，而SIM卡接口电压域更高，且设备频繁热插拔，对接口防护性能要求极高。DIA74557S超小封装适配座舱紧凑主板设计，全方位的静电防护与电磁优化能力，可稳定支撑车载导航、智能语音、车联网互联等核心功能不间断运行。

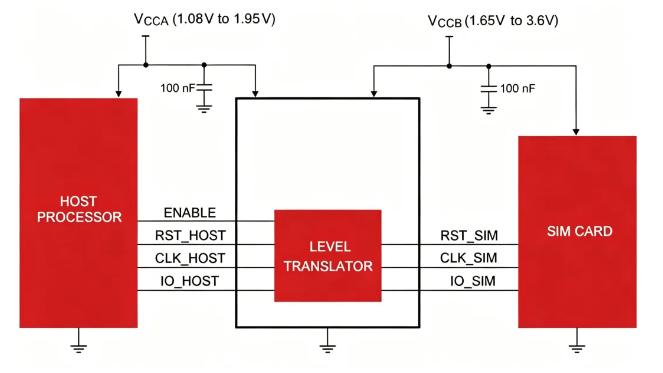

DIA74557S典型应用框图

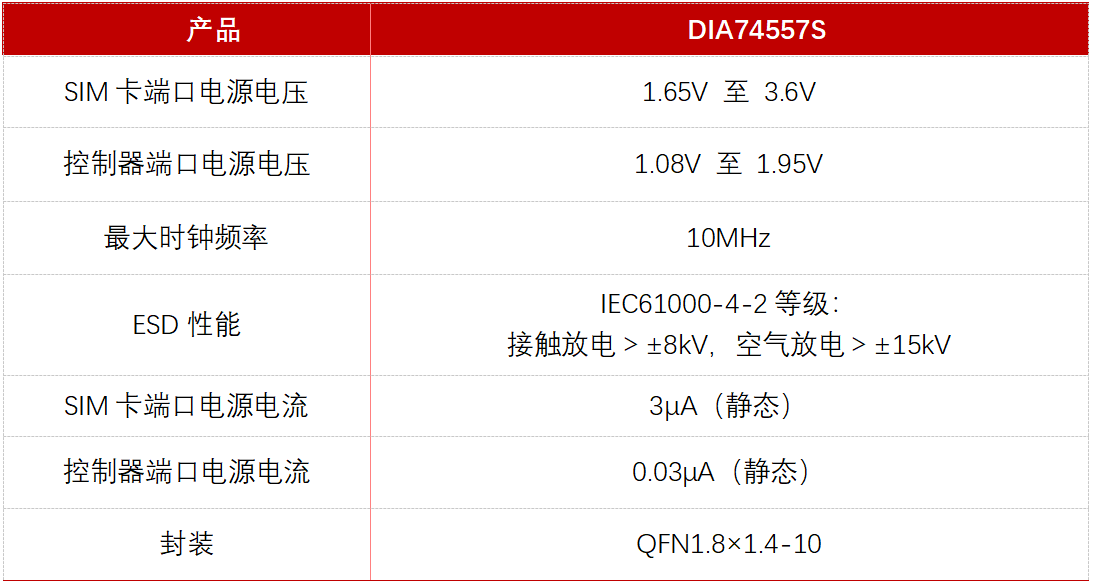

DIA74557S主要性能参数

封装规格：QFN1.8×1.4‑10

总结

深耕模拟芯片领域多年，帝奥微已构建成熟完善的电平转换产品矩阵，产品全面覆盖汽车电子、消费电子、工业互联等多领域场景。此次推出的DIA74557S车规级SIM卡电平转换器，以车规可靠性、高集成极简设计、优异的信号性能与强抗干扰能力，精准解决智能网联汽车SIM接口适配痛点，为车载通信系统提供高可靠、低成本、小型化的国产化解决方案，持续赋能智能汽车产业升级发展。
