HT12E/HT12D合泰212系列编码器:无线遥控专用编解码芯片中文资料详解,在无线遥控、智能家居控制、工业无线启停、安防报警、门禁遥控等短距离无线控制系统中，稳定可靠的信号编码、传输与解码是设备精准控制的核心关键。传统分立编码电路、通用MCU软件编解码方案，存在电路繁琐、抗干扰能力弱、信号误码率高、开发周期长、功耗控制差等诸多问题，难以适配量产设备的稳定无线控制需求。针对通用短距离无线信号传输场景，合泰半导体（Holtek）推出经典212系列编码器，其中HT12E编码芯片与HT12D解码芯片为核心配对型号，凭借专用硬件编解码架构、宽压适配、低功耗、强抗扰、极简开发等优势，成为民用与工业短距离无线控制系统的主流标配方案，是无线遥控领域高性价比的专用编解码芯片组合。

合泰半导体作为国内知名的嵌入式半导体芯片厂商，深耕专用功能芯片、MCU、电源管理、信号编解码芯片等领域多年，拥有成熟的CMOS制程工艺、严苛的量产质控体系与完善的本土化技术支持。212系列编码器是合泰专为红外、RF射频无线传输场景定制的专用芯片系列，摒弃软件编解码的不稳定缺陷，以硬件固化编解码逻辑实现信号精准传输。其中HT12E为发射端编码芯片，HT12D为配套接收端解码芯片，二者完美配对、协同工作，构成完整的无线信号编解码系统，大幅降低无线控制项目的开发难度与量产成本。

一、产品核心定位：212系列编码器专属配对方案

HT12E与HT12D是合泰212系列编码器的核心配对型号，属于专用12位无线编解码芯片，全程采用硬件固化编码协议，无需程序编写、无需复杂算法适配，是轻量化无线控制系统的最优解决方案。该系列芯片专为短距离无线信号传输设计，广泛适配433MHz射频、红外无线传输介质，彻底解决传统无线控制方案信号错乱、误触发、抗干扰弱、开发繁琐的行业痛点。

两款芯片功能分工清晰、精准适配：HT12E作为编码器（发射端），负责采集地址与数据信号，完成硬件编码并输出串行传输信号；HT12D作为解码器（接收端），专门匹配HT12E的编码协议，精准解析接收的串行信号，还原对应地址与数据指令，实现一对一、一对多的精准无线控制。作为标准化212系列编码器组合，二者引脚定义、电气参数、通信协议高度适配，兼容性极强，可直接通用配对，无需额外调试适配。

二、核心硬件参数：宽压低耗，全工况稳定运行

合泰HT12E/HT12D组成的212系列编码器，采用成熟低功耗CMOS工艺打造，参数深度贴合民用、工业无线控制场景的量产需求，具备宽电压适配、低功耗、宽温工作、高抗扰的核心特性，全工况运行稳定可靠。

电压适配方面，两款芯片统一支持2.4V~12V超宽工作电压范围，可完美适配锂电池供电、5V稳压供电、12V设备电源等多种供电模式，兼容各类无线遥控设备、工业小型控制模块、智能家居终端的供电体系，低压启动稳定、高压运行无异常，适配性远超普通专用编解码芯片。

功耗表现极具优势，芯片整体静态功耗极低，待机状态下几乎无耗电，完美适配电池供电的无线遥控设备，有效延长设备续航时长。相较于MCU软件编解码方案，HT12E/HT12D 212系列编码器无需主控持续运算，硬件固化编解码逻辑大幅降低系统整体功耗，适配长期待机、频繁启停的无线控制场景。

信号编码与解析性能上，该系列芯片支持12位信号编码机制，包含8位地址码+4位数据码组合，可实现海量地址编码组合，有效避免多设备无线信号串扰、误触发问题。HT12E通过TE引脚低电平触发信号发射，编码输出稳定规整；HT12D精准匹配对应编码协议，具备信号校验功能，可自动过滤干扰杂波，解码准确率极高。

工况适配层面，芯片工作温度覆盖-20℃~+75℃，可耐受常温民用环境、工业轻微高温、户外温差波动等复杂工况，温变环境下编解码精度、信号稳定性无衰减。同时芯片内置完善的抗干扰设计，依托合泰成熟的EMC电磁兼容优化工艺，可有效抵御电源纹波、高频电磁干扰，保障复杂环境下无线控制指令精准传输。硬件封装采用标准18DIP直插封装，适配手工调试、自动化贴片量产，PCB布局简单、焊接便捷。

三、HT12E与HT12D核心功能分工与工作原理

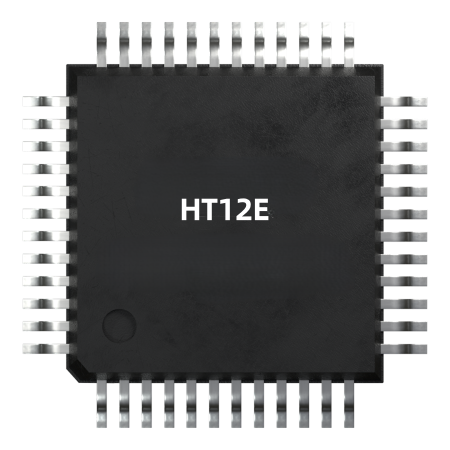

1. HT12E 编码芯片（发射端）

HT12E是212系列编码器的核心发射器件，核心功能为完成地址与数据信号的硬件编码与串行输出。芯片搭载8路地址输入、4路数据输入，用户可通过引脚高低电平自定义地址码与数据码，配置方式极简，无需编程。当TE引脚接入低电平触发信号时，芯片自动将配置好的地址码、数据码整合为标准12位串行编码信号，通过DOUT引脚输出，可直接对接射频发射模块、红外发射模块，完成无线信号发射。硬件固化编码协议，信号输出规整、一致性高，无软件编码漂移问题。

2. HT12D 解码芯片（接收端）

HT12D是212系列编码器的专属配套解码芯片，专门用于解析HT12E发射的12位编码信号。芯片通过DIN引脚接收无线模块传输的串行信号，自动完成信号校验、解码还原，精准匹配发射端地址码，仅当收发地址完全一致时，才会输出对应数据指令，触发后端继电器、指示灯、电机等执行机构动作。同时具备无效信号过滤、干扰信号屏蔽功能，可有效杜绝误触发、乱码问题，保障无线控制的精准性与稳定性。

四、212系列编码器核心性能优势

1. 硬件编解码，零编程快速落地

区别于传统MCU软件编解码方案，合泰HT12E/HT12D 212系列编码器采用纯硬件固化编解码逻辑，无需编写程序、无需调试算法，仅通过引脚电平配置即可完成地址与数据设置，大幅降低无线控制项目的开发门槛，缩短研发调试周期，适配快速打样与规模化量产。

2. 海量地址组合，杜绝信号串扰

依托12位编码架构，芯片可实现数百种地址组合，多设备同场景使用时互不干扰，完美解决智能家居多设备遥控、工业多通道无线控制的信号串扰难题，控制精准度大幅提升，无误触发、漏触发故障。

3. 宽压低耗适配，续航与兼容性兼备

2.4V~12V超宽电压范围适配绝大多数民用、工业供电场景，微安级低功耗设计，适配电池供电的便携遥控设备、无线传感控制终端，在保证稳定编解码性能的同时，最大限度降低设备待机功耗，提升产品续航与市场竞争力。

4. 高抗扰高稳定，量产可靠性强

基于合泰半导体成熟CMOS工艺与EMC抗扰设计，212系列编码器可在复杂电磁环境下稳定工作，信号传输准确率高、容错性好。HT12E与HT12D配对兼容性100%，量产一致性高、故障率低，经过长期市场验证，是无线控制领域成熟稳定的标杆方案。

五、核心应用场景

凭借合泰半导体稳定的量产品质、极简开发、低功耗、高抗扰的核心优势，HT12E、HT12D组成的212系列编码器被广泛应用于各类短距离无线控制场景，核心涵盖：智能家居无线遥控、工业设备无线启停控制、安防报警主机、门禁遥控系统、灯具无线开关、电动门窗控制、无线传感数据传输、小型消费电子无线控制模块等领域。

六、产品总结

HT12E、HT12D作为合泰半导体212系列编码器的核心配对芯片，是短距离无线编解码领域经典、高性价比的专用解决方案。芯片以纯硬件编解码架构，彻底解决软件编解码功耗高、稳定性差、开发复杂、信号易串扰的行业痛点，兼具宽压适配、超低功耗、海量地址组合、高抗干扰、易量产、零编程落地的多重优势。

在轻量化无线控制设备的国产化、小型化、低功耗发展趋势下，合泰212系列编码器（HT12E/HT12D）凭借成熟的技术积淀、稳定的供应链交付、本土化技术支持，成为民用与工业通用无线编解码的优选方案，为各类无线遥控、无线传感控制系统提供极简、高效、可靠的一体化信号传输解决方案。
