HT16C23A合泰半导体存储器映射多功能LCD控制驱动芯片,在智能电表、水务燃气仪表、智能家居、工业便携设备等嵌入式段码LCD显示场景中，大点位显示容量、灵活适配多规格屏幕、极简软件开发、高稳定长效运行是电源显示系统的核心刚需。传统LCD驱动芯片普遍存在显示点位有限、适配机型单一、数据配置繁琐、功能固化、外围电路复杂等短板，无法适配多段码、多规格LCD屏幕的差异化设计需求，大幅提升产品研发迭代与量产成本。针对中大点位、多场景适配的段码显示痛点，合泰半导体（Holtek）重磅推出HT16C23A存储器映射型LCD控制驱动芯片，凭借双模式存储映射架构、多功能可配置特性、宽压高可靠运行能力，成为多规格段码LCD显示方案的国产优选芯片，广泛适配工业、民生、消费电子全场景显示应用。

作为国内深耕显示驱动与嵌入式控制领域的标杆半导体企业，合泰半导体拥有成熟的LCD驱动芯片研发体系、严苛的量产质控标准与完善的本土化技术服务，旗下全系列LCD控制驱动芯片凭借高集成、强兼容、易开发、高性价比的核心优势，持续实现进口芯片国产化替代。其中HT16C23A是合泰主打的多功能LCD控制驱动芯片，核心搭载专属存储器映射架构，突破传统驱动芯片的功能局限与点位瓶颈，以灵活的配置能力、超大显示容量、极简开发逻辑，精准覆盖中大段码LCD的多元化显示需求。

一、产品核心定位：存储器映射架构的多功能LCD控制驱动芯片

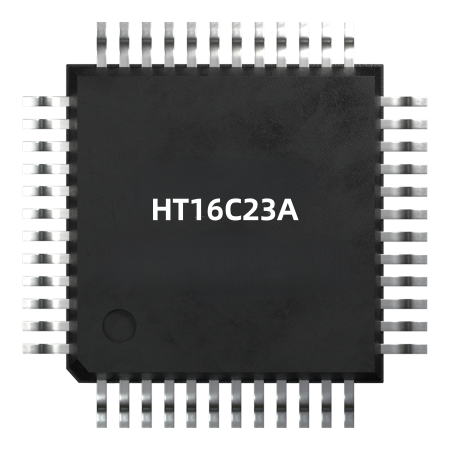

HT16C23A是合泰半导体自研的一体化存储器映射式LCD控制驱动芯片，是专为多规格段码LCD量身打造的多功能集成驱动器件，核心区别于普通驱动芯片的关键特性为可配置双模式RAM存储器映射架构，支持56×4、52×8两种显示模式自由切换，可实现224点、416点超大显示点位覆盖，兼容绝大多数中大尺寸段码LCD屏幕。

该款LCD控制驱动芯片彻底摒弃传统芯片间接配置、算法转换的复杂模式，采用RAM存储地址与LCD显示点位一对一直接映射机制，存储数据与屏幕显示状态实时联动，写入“1”对应段码点亮、写入“0”对应段码熄灭，底层显示逻辑极简。同时依托芯片内置多功能可配置模块，可灵活调节偏置模式、占空比、刷新帧率、驱动电压，适配不同行业、不同规格LCD屏幕的差异化需求，真正实现一颗芯片适配多机型、多场景显示方案，大幅简化器件选型与硬件设计流程。

二、核心硬件参数：宽压适配+多功能配置，全工况稳定驱动

HT16C23A作为合泰半导体高性能LCD控制驱动芯片，硬件参数全面均衡，功能配置丰富灵活，兼顾民用消费场景与轻工业严苛工况，具备极强的场景适配性与量产稳定性。

供电适配层面，芯片搭载2.4V~5.5V超宽工作电压范围，全面适配锂电池供电、5V稳压电源、适配器直流供电等主流供电模式，完美兼容便携无线设备、电池续航终端、工业稳压设备、家用智能硬件等多元场景，有效解决低压启动不稳、电压波动引发的屏幕闪烁、乱码、残影等问题。

存储与显示架构层面，核心搭载双模式存储器映射系统，支持56段4公共端（56×4）、52段8公共端（52×8）两种工作模式，可根据LCD屏幕规格灵活切换，最大可实现416个显示点位，远超同级别常规驱动芯片，满足复杂图标、多数字、多状态的高清段码显示需求。芯片内置专属LCD显示RAM缓存，支持读写地址自动递增，无需反复配置地址指针，数据批量刷新高效快捷，大幅提升显示响应速度。

多功能配置层面，HT16C23A集成多档位可配置参数，支持1/3、1/4双偏置模式与1/4、1/8双占空比模式自由搭配，适配不同对比度、不同规格的段码LCD屏；内置32kHz高精度RC振荡器，无需外置晶振器件，精简外围BOM；配备多档位刷新帧率，可按需切换高低速显示模式，兼顾动态显示流畅度与设备低功耗需求。同时芯片搭载标准化I²C双向通信总线，占用MCU资源极低，通信抗干扰能力强，可无缝对接合泰全系MCU及市面主流8位、32位单片机，硬件接线极简、兼容性拉满。

画质调控层面，芯片内置多级精细化驱动电压调节功能，可精准匹配不同批次、不同材质LCD屏幕的亮度特性，有效解决高低温环境下屏幕亮度衰减、显示偏色、明暗不均等问题，保障全屏显示一致性与清晰度。

三、核心性能优势：存储器映射+多功能集成，重塑段码驱动标准

1. 专属存储器映射架构，极简软件开发落地

存储器直接映射是HT16C23A这款LCD控制驱动芯片的核心差异化优势。区别于传统驱动芯片需要复杂数据换算、逻辑适配的开发模式，该芯片实现RAM存储单元与LCD显示点位一一对应，显示更新无需冗余算法，仅通过修改对应RAM地址数据即可完成屏幕内容切换。搭配地址自动递增读写机制，批量刷新多段码数据高效便捷，大幅简化软件代码逻辑，降低开发调试门槛，缩短项目研发周期，适配快速迭代的产品开发需求。

2. 多功能可配置设计，一芯适配多规格屏幕

相较于功能固化的普通驱动芯片，HT16C23A具备极强的多功能可拓展性，通过软件配置即可切换显示模式、偏置参数、占空比、刷新频率与驱动电压，无需更改硬件电路，即可适配大点位、多点阵、不同对比度的各类段码LCD屏幕。灵活的参数配置能力，彻底解决传统芯片“单芯单屏”的适配局限，有效降低企业器件备货成本与硬件改版成本，适配多产品线、多规格设备的统一化设计。

3. 工业级高抗干扰，复杂工况长效稳定

合泰半导体针对工业、家电、户外设备的复杂电磁环境，对HT16C23A进行专属EMC电磁兼容优化，内置多级信号滤波与噪声抑制电路，可有效抵御电源纹波、高频辐射、电磁干扰等外界影响，设备长期连续运行无乱码、无漂移、无残影。芯片支持-40℃~+85℃工业级宽温工作，高低温极端工况下，存储映射精度、驱动稳定性、显示一致性均无衰减，完美适配工业仪表、户外计量设备、高温家电等严苛使用场景。

4. 智能低功耗管控，适配长续航终端

针对电池供电类智能硬件的节能需求，HT16C23A搭载智能化功耗管控机制，可通过帧率切换、闲置休眠、动态电压调节实现精准功耗控制。低速刷新模式下可大幅降低运行功耗，待机静态功耗极低，有效延长物联网终端、便携检测仪器、无线传感设备、户外计量设备的续航时长，兼顾显示效果与节能需求。

5. 高集成极简外围，高效量产降本

作为多功能一体化LCD控制驱动芯片，HT16C23A高度集成RAM存储单元、时钟振荡电路、偏置电压生成模块、I²C通信模块、多路驱动输出电路，无需外置晶振、分压电阻、滤波冗余器件，外围电路极简。精简的BOM结构大幅降低硬件调试难度与物料成本，适配小型化PCB布局与自动化SMT量产，有效提升产品量产效率，降低设备售后故障率。

四、核心应用场景

依托合泰半导体成熟的量产技术、稳定的供应链体系，以及存储器映射架构、多功能可配置、大点位显示、高稳定、低功耗、易量产的核心特性，HT16C23A LCD控制驱动芯片广泛适配各类中大段码LCD显示终端，核心应用场景涵盖：智能电表、水务燃气计量仪表、工业测量仪器、智能家居控制面板、白色家电显示模块、便携检测设备、物联网无线传感终端、户外安防显示设备等，是多规格段码显示方案的通用型标杆芯片。

五、产品总结

HT16C23A是合泰半导体（Holtek）推出的存储器映射多功能LCD控制驱动芯片，精准解决传统段码驱动芯片点位不足、适配性差、开发复杂、功能固化、稳定性弱的行业痛点。芯片凭借双模式RAM存储器映射核心架构、多功能可配置参数、超大显示点位、工业级抗干扰性能、宽压适配、超低功耗、极简量产的多重核心优势，实现了显示性能、场景适配性、开发难度、硬件成本与运行稳定性的极致平衡。

在嵌入式显示国产化替代全面提速的行业背景下，HT16C23A依托合泰半导体本土化技术支持、严苛的品控体系与稳定的交付能力，成为民用消费、轻工业领域中大段码LCD显示的高性价比优选方案，为各类智能硬件提供灵活、高效、稳定、低成本的一体化LCD驱动控制解决方案。
