DIO2399BSC6 / DIO2399BLP10｜帝奥微双向零漂移电流检测放大器

核心料号：DIO2399BSC6、DIO2399BLP10

芯片类型：电流检测放大器（分流监视器）

品牌：帝奥微（DIOO）

基础产品信息:

DIO2399BSC6、DIO2399BLP10属于帝奥微DIO2399B系列零漂移电压输出型电流检测放大器，增益固定100V/V，支持高端、低端双向电流检测，是精密分流采样的模拟信号链芯片。

- DIO2399BSC6：封装 SC70-6

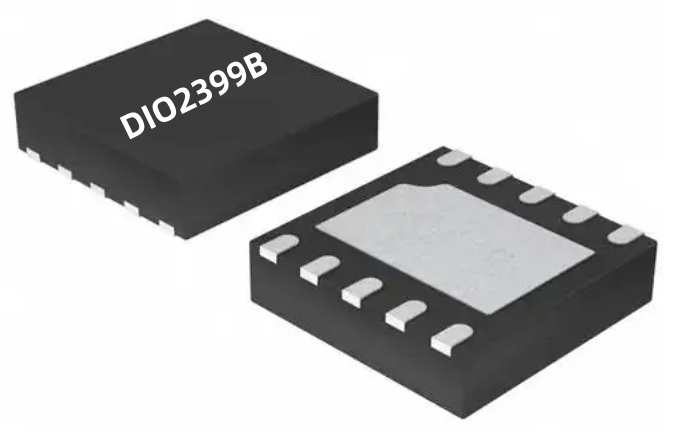

- DIO2399BLP10：封装 QFN 1.8×1.4-10

- 供电电压：2.7V ~ 26V 单电源供电

- 共模输入范围：-0.3V ~ 26V

- 失调电压最大值：150μV，零漂移架构

- 失调温漂典型值：0.5μV/℃

- 增益误差（全温范围最大）：±1.5%

- 增益温漂最大值：10ppm/℃

- 静态电流：≤100μA

- 工作温度范围：-40℃ ~ +105℃

- 带宽：5kHz

- 最小满量程采样压降：10mV，适合小阻值采样电阻方案

核心功能特点

1. 双向电流检测：可检测正向、反向电流，适合电池充放电监测；

2. 高低侧兼容：高端母线电流采样、低端地侧采样都支持；

3. 零漂移低失调：温漂极低，长时间测量稳定，适合精密检测；

4. 低功耗设计：静态功耗很小，适合电池供电设备；

5. 两种封装可选：SC70-6适合通用小体积方案，QFN1.8×1.4-10适合高密度PCB；

6. 电压输出：直接输出模拟电压，后端可对接MCU的ADC采集。

典型应用场景

- 锂电池充放电电流监测、BMS电池管理板

- 工业电源、DC-DC模块输出电流采样

- 电机驱动、伺服控制电流反馈

- 便携式仪器、智能电表、电力监测模块

- 服务器、通信电源负载电流监控

- 消费电子、电子烟、便携设备电流保护采样

供货与代理商信息

代理商：深圳市海芯微半导体有限公司

联系人：杨小姐

联系电话：18688720601

深圳市海芯微半导体有限公司供应原装DIO2399BSC6、DIO2399BLP10帝奥微电流检测放大器，支持样品申请、小批量试产、大批量长期订单锁货。配套FAE技术支持，提供规格书、参考电路、PCB布局建议，协助客户解决采样精度、温漂、EMC调试等问题。

常见FAQ

Q：DIO2399BSC6和DIO2399BLP10区别是什么？

A：芯片内核参数完全一致，仅封装不同；DIO2399BSC6为SC70-6，DIO2399BLP10为QFN 1.8×1.4-10。

Q：DIO2399B增益是多少？

A：增益固定100V/V。

Q：DIO2399BSC6可以做电池充放电检测吗？

A：可以，双向检测，适合锂电池充放电电流采样。

Q：DIO2399BSC6、DIO2399BLP10哪里可以拿样？

A：代理商深圳市海芯微半导体有限公司，杨小姐，电话：18688720601，可申请样品、索取规格书和评估资料。
