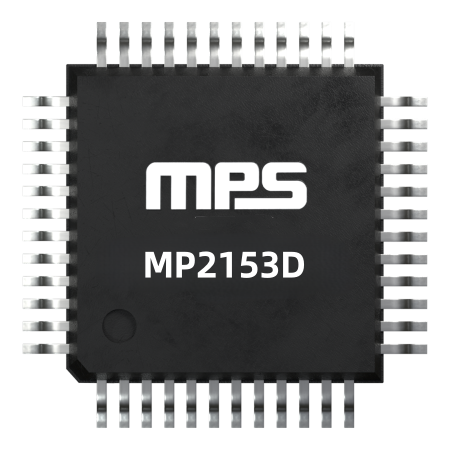

MP2153D/MP2152D:MPS超低功耗微型同步降压变换器,在便携智能设备、可穿戴终端、物联网模块、SSD存储、小型工控板等低压小体积供电场景中，电源设计普遍面临空间受限、轻载功耗高、纹波控制难、瞬态响应弱等痛点。传统LDO压降损耗大、效率低，普通降压芯片封装偏大、静态功耗高，难以适配微型化、低待机功耗的产品需求。针对低压高精度微型供电市场，MPS（芯源系统）推出MP2153D与MP2152D两款高性能同步降压变换器，以超小封装、微安级静态功耗、高效转换、极速瞬态响应的核心优势，成为低压微型DC-DC降压方案的标杆器件。

MP2153D与MP2152D是MPS专为5V低压供电体系打造的单片式同步降压变换器，两款芯片硬件架构同源、引脚兼容、功能统一，仅输出电流规格差异化，可满足不同功率层级的微型降压需求，方便工程师统一选型、简化物料管控。二者均采用集成高低侧功率MOS管的同步整流拓扑，摒弃异步降压方案的续流损耗缺陷，大幅提升全负载区间转换效率，同时内置输出放电功能，关机快速泄放电压，保障后端负载器件安全稳定。

在核心参数配置上，两款MPS同步降压变换器适配低压高精度供电场景。芯片通用输入电压范围为2.5V~5.5V，完美匹配USB供电、单节锂电升压后供电、系统5V母线供电等主流低压场景，输出电压可低至0.6V，可精准适配MCU、存储芯片、传感模块、低功耗主控的低压供电需求。其中MP2152D支持2A持续输出电流，适配中小功率负载；MP2153D升级至3A持续大电流，可满足多路外设、高负载微型设备供电，形成完整的功率梯度搭配。

超低功耗是MP2153D/MP2152D的核心亮点，也是区别于普通降压芯片的关键优势。两款芯片静态工作电流仅25μA，具备极致的轻载能效表现，轻载工况效率可维持80%以上，峰值效率突破93%，彻底解决便携设备、待机设备功耗过高、续航缩水的问题。相较于传统降压芯片，其微安级超低IQ特性，可极大延长电池供电设备的待机时长，是物联网、可穿戴、无线终端等低功耗产品的最优电源选型。

性能稳定性与动态响应表现优异。两款同步降压变换器搭载MPS经典恒定导通时间（COT）控制架构，无需复杂补偿电路，环路稳定性强、调试难度低，具备极速瞬态响应能力，可快速应对负载瞬时跳变，精准抑制输出电压波动，拥有优异的线性调整率与负载调整率。同时芯片固定1.1MHz高频开关频率，可有效缩小外围电感、电容体积，适配微型化PCB布局需求，兼顾小体积与低纹波输出，满足精密芯片、传感设备的低干扰供电要求。

集成度与落地适配性极具优势。MPS MP2153D/MP2152D外围电路极简，无需冗余补偿器件，仅搭配少量常规无源元件即可完成电源方案搭建，有效精简BOM成本与PCB占用面积。器件支持软启动功能，可有效抑制上电浪涌电流，避免后端精密器件受损；同时内置逐周期过流保护、输出短路保护、过热关断保护等多重防护机制，全方位规避故障风险，提升系统运行可靠性。封装采用超小型UTQFN、SOT563迷你封装，体积极致小巧，完美适配紧凑型设备的电源设计需求。

凭借超低IQ、高效率、小封装、快响应、高可靠的综合特性，MP2153D与MP2152D这两款MPS同步降压变换器适配场景十分广泛，可全面应用于物联网无线模块、可穿戴智能设备、SSD固态硬盘、小型仪器仪表、便携消费电子、工控单板、智能家居微型终端等低压微型供电场景，可根据负载功率灵活选型，适配绝大多数5V转低压的精密降压需求。

综上，MP2153D/MP2152D作为MPS低压微型电源赛道的核心产品，以差异化功率配置、极致低功耗特性、稳定的动态性能，解决了微型低压供电设备功耗高、体积大、调试难、稳定性差的痛点，成为小体积、低功耗、高精度降压场景的首选同步降压变换器，为各类微型智能终端提供高效、稳定、低耗的电源解决方案。
