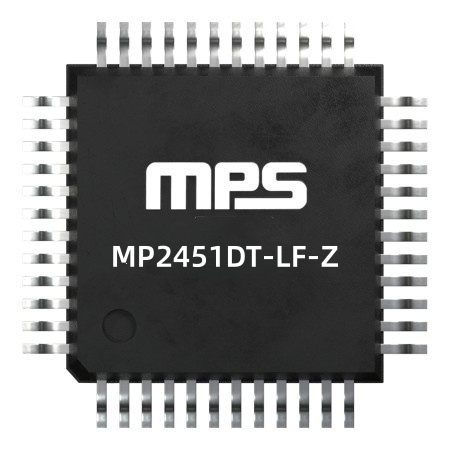

MP2451DT-LF-Z:MPS芯源36V高压降压转换器深度解析,在工业控制、汽车电子和电池供电设备等应用中，电源管理芯片需要同时应对高压输入、宽输入范围和低待机功耗等多重挑战。作为MPS芯源（Monolithic Power Systems）推出的一款经典非同步降压转换器，MP2451DT-LF-Z凭借其36V高压耐受能力、2MHz高频设计以及紧凑的封装，成为众多工程师在高电压转低电压应用中的优选方案。

核心优势：高压输入与精简设计

MP2451DT-LF-Z是一款集成内部高压侧功率MOSFET的降压开关稳压器。其最突出的特点在于支持3.3V至36V的超宽工作输入电压范围，能够承受高达36V的电压应力。这使得它可以轻松应对汽车环境中常见的电压波动，以及工业电源系统中不稳定的输入条件。

在输出能力方面，该芯片可提供高达0.6A（600mA）的连续输出电流，输出电压可在0.8V至28.8V范围内灵活调节，满足从低压逻辑核心到较高电压外围设备的多样化需求。

核心技术架构：2MHz高频与电流模式控制

MP2451DT-LF-Z采用了两项关键技术，使其在性能与体积之间实现了出色平衡：

2MHz固定开关频率

该芯片的开关频率固定为2MHz。这一高频设计带来了显著的系统优势：

外部元器件小型化：允许使用更小感值的电感和更小容量的输出电容，有效减小PCB占板面积

降低输出纹波：高频开关使得输出滤波更为容易，纹波电压更低

避开敏感频段：2MHz的工作频率高于AM广播频段，适合对电磁干扰（EMI）敏感的应用场景

电流模式控制

MP2451DT-LF-Z采用电流模式控制架构，具备以下特点：

快速环路响应：对输入电压变化和负载瞬变能够迅速做出反应，保证输出电压稳定

内置精准限流：无需外部电流检测电阻，即可实现逐周期电流限制，节省成本并提高可靠性

低功耗特性：延长电池续航

对于电池供电的应用场景，MP2451DT-LF-Z提供了出色的低功耗表现：

此外，该芯片在宽负载范围内可实现>90%的转换效率，进一步降低了功率损耗和发热。

完善的保护机制与简化设计

MPS芯源为MP2451DT-LF-Z配备了一系列保护功能，确保系统稳定可靠运行：

封装与型号说明

MP2451DT-LF-Z采用SOT-23-6封装，具体规格如下：

型号后缀说明：

DT：表示封装形式为SOT-23-6或TSOT-23-6

LF：代表无铅工艺，符合RoHS环保标准

Z：表示包装方式为编带卷装（适用于自动化生产）

应用场景

MP2451DT-LF-Z的应用领域非常广泛，主要包括：

汽车电子系统：36V输入能力完美适应12V电池系统的电压瞬变，适用于车身控制模块、信息娱乐系统等

工业控制系统：为PLC、传感器接口、现场仪表提供稳定的低压供电

高压功率转换：将24V或28V工业母线电压高效转换为5V、3.3V等低压轨

电池供电设备：3μA关断电流使其成为便携式仪表的理想选择

分布式电源系统：作为中间母线转换器后的负载点（POL）稳压器

总结

MP2451DT-LF-Z是MPS芯源在高压非同步降压转换器领域的经典之作。它通过2MHz的高开关频率实现了小型化设计，凭借36V宽输入范围提供了强大的系统鲁棒性，同时以3μA关断电流和130μA静态电流兼顾了电池供电应用的能效需求。对于正在寻找高压输入、中等电流输出的降压电源解决方案的工程师而言，MP2451DT-LF-Z 以其简洁的设计、成熟的架构和MPS一贯的可靠品质，无疑是一个值得考虑的选择。
