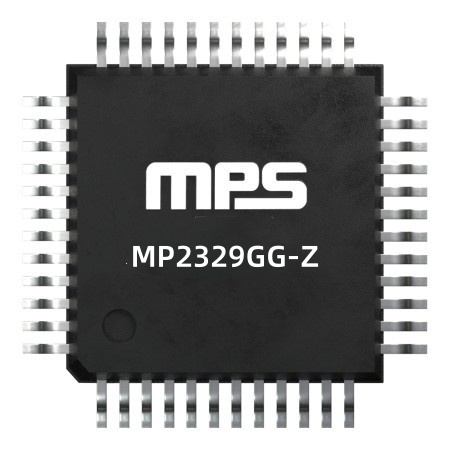

MP2329GG-Z:MPS芯源高效同步Buck降压变换器技术解析,在当今的电源管理领域，工程师们不断追求更高的功率密度、更优的转换效率以及更简洁的设计方案。MPS芯源（Monolithic Power Systems）推出的MP2329GG-Z，作为一款高性能同步Buck降压变换器，以其卓越的电气特性、紧凑的封装和丰富的保护功能，成为了中功率电源转换应用的理想选择。

产品概述：高集成度的降压解决方案

MP2329GG-Z是一款高度集成的同步降压变换器，能够在宽输入电压范围内提供高达6.5A的连续输出电流。该器件专为需要高效率与紧凑设计的应用而打造，将内部功率MOSFET和控制电路集成于一体，极大地简化了外围电路设计。

作为MPS芯源电源管理产品线的重要成员，MP2329GG-Z采用QFN-11（2mm×2mm）超小型封装，在提供强大输出能力的同时，实现了极小的占板面积。这一特性使其在对空间有严苛要求的现代电子设备中具有显著优势。

核心技术参数

核心技术架构与优势

MP2329GG-Z之所以能在众多同步Buck降压变换器中脱颖而出，得益于其采用的先进控制技术与多项创新设计：

1. 自适应恒定导通时间（COT）控制

该芯片采用自适应恒定导通时间控制架构，这一技术带来了两大核心优势：

无需外部补偿：传统的DC-DC变换器通常需要复杂的外部RC网络来保证环路稳定性，而MP2329GG-Z的COT控制简化了设计流程，减少了外围元器件数量。

超快瞬态响应：COT控制能够在负载剧烈波动时快速调整开关动作，确保输出电压稳定，特别适用于处理器、FPGA等对电源动态响应要求高的负载。

2. 专有开关损耗降低技术

MPS芯源为其MP2329GG-Z配备了专有的开关损耗降低技术。该技术通过在轻载条件下优化开关频率和驱动电路，有效减少了开关损耗，使得变换器在宽输出电流负载范围内都能保持高效率运行。

3. 低导通阻抗内部MOSFET

作为一款同步Buck降压变换器，MP2329GG-Z集成了低RDS(ON)的内部功率MOSFET。同步整流架构使用MOSFET代替传统的肖特基二极管作为续流元件，显著降低了导通损耗，从而提升了整体转换效率。

4. DC自动调谐环路与远程差分检测

该芯片集成了直流自动调谐环路，并结合远程差分检测技术，能够实现优异的负载调整率和线性调整率。这意味着无论输入电压波动还是负载电流变化，输出电压都能保持高度稳定。

完善的保护功能

为确保系统的安全可靠运行，MP2329GG-Z集成了全面且完善的保护机制：

所有故障保护均具备自动重启功能，在故障消除后芯片可自动恢复工作，增强了系统的鲁棒性。

应用场景

MP2329GG-Z凭借其宽输入电压范围、高输出电流能力和紧凑的封装，适用于广泛的应用领域：

工业控制系统：为PLC、工业计算机、电机驱动器等提供稳定的电源轨。

通信与网络设备：在基站、路由器、光模块中作为次级稳压器，将12V或5V输入高效转换为所需的低电压。

通用负载点（POL）电源：为FPGA、DSP、ASIC等核心芯片提供大电流、低电压的核心供电。

电池供电系统：105μA的低静态电流使其在便携设备和电池管理系统中具有功耗优势。

消费电子：智能家居设备、音频设备、显示器等对效率和空间有要求的电子产品。

总结

MP2329GG-Z是MPS芯源在同步Buck降压变换器领域的一款力作。它巧妙地将6.5A的大电流输出能力、4.5V至24V的宽输入范围与2mm×2mm的超紧凑封装结合在一起。其采用的自适应COT控制架构简化了设计难度，专有的开关损耗降低技术确保了全负载范围内的高效率，而完善的保护功能则为系统可靠性提供了坚实保障。

对于正在寻找一款兼具高性能、小尺寸与高可靠性的同步降压变换器的工程师而言，MP2329GG-Z无疑是值得重点考虑的优秀选择。
