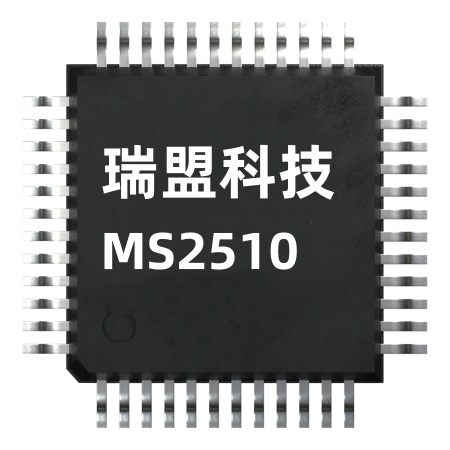

MS2510是8比特，20MSPS模数转换器（ADCs）,同时使用一个半闪速结构。MS2510在5V的电源电压下工作，其典型功耗只有130mW，包括一个内部的采样保持电路，具有高阻抗方式的并行输出口以及内部基准电阻。

与闪速转换器（flash converters）相比，半闪速结构减少了功耗和晶片尺寸。通过在2步过程（2-step process）中实现转换，可以大大减少比较器的数目。转换数据等待时间为2.5个时钟。

MS2510有两种工作模式。模式一使用3个内部基准电阻连接VDDA可产生标准的2V(5VDD)/1.3V(3.3VDD)满度转换范围。为了实现此选项仅需外部跳线器。模式二通过内部电阻区产生标准的4V满度转换范围。这减少了对外部基准或电阻器的需求。差分线性度在25℃温度下为0.5LSB，在整个工作温度范围内的最大值是0.75LSB。用差分增益1%和差分相位为0.7%可以规定动态特性范围。

MS2510的工作温度范围从-20℃至75℃。

MS2510特点：

模拟信号输入范围：

-模式一…2V MAX

-模式二…4V MAX

8比特分辨率

积分线性误差

±0.75 LSB（25℃）

±1 LSB（-20℃-75℃）

微分线性误差

±0.5 LSB（25°C）

±0.75 LSB（-20℃-75℃）

最快转换频率

20MSPS

3.3V/5V单电源工作

低功耗

模式一…127.5mW

模式二…150mW

MS2510应用范围

数字电视

多媒体图像处理

视频会议

高速数据转换

正交调制解调器
