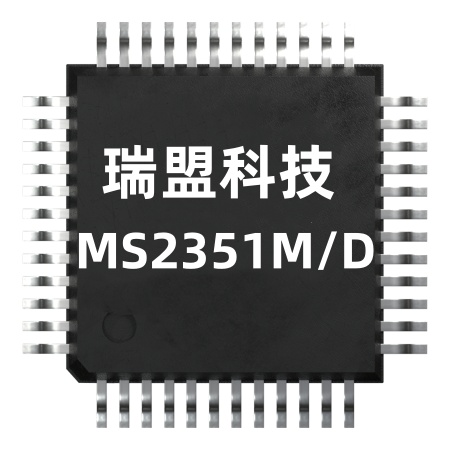

MS2351M/D RF 检测器/控制器_中文资料_瑞盟科技

来源：未知 时间：2024-10-24 10:04 发布人：admin 阅读：

MS2351M/MS2351D是一款对数放大器芯片，主要用于接收信号强度指示(RSSI)与控制功率放大器，工作频率范围是0.05GHz4.0GHz，动态范围随信号频率不同，可达35dB到45dB。

MS2351M/MS2351D是电压响应器件，0.05GHz2.5GHz频率范围工作时，典型的输入信号范围均方根值为1.25mV224mV或-45dBm0dBm 50Ω。

MS2351M/MS2351D内部使用AC耦合，并提供两种电压输出。一是从引脚V_UP输出；二是从引脚V_DN输出，它是V_UP电压的反相，且有2倍的增益。V_DN输出从2.20V降到接近于地电位，该输出可以使芯片工作在控制模式。

MS2351M/MS2351D主要特点

完整的RF检测器/控制器功能

典型条件下动态范围：

0.05GHz2.5GHz:-45dBm0dBm 50Ω

2.6GHz3.0GHz:-40dBm0dBm 50Ω

3.1GHz4.0GHz:-35dBm0dBm 50Ω

10dB阶跃响应时间：83ns

良好的温度稳定性

单电源供电：2.7V5.5V

MS2351M/MS2351D应用

无线终端的接收以及发射信号强度指示

发射机功率测量与控制
