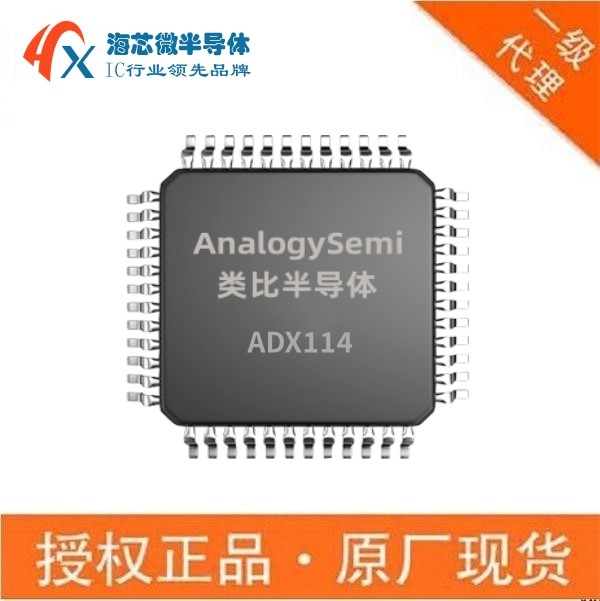

ADX114是一款精度高、功耗低、16位模数转换器（ADC），可提供测量MSOP-10封装或超小型无引线QFN-10封装中最常见传感器信号所需的所有功能。

ADX114集成了可编程增益放大器（PGA）、电压参考和振荡器。这些功能，加上从2V到5.5V的宽电源范围，使ADX114非常适合功率和空间受限的传感器测量应用。

ADX114可以以高达每秒3571个样本（SPS）的数据速率执行转换。内部数字滤波器提供灵活的输出数据速率，从10SPS到3571SPS。PGA提供从±256mV到±6.144V的输入范围，允许以高分辨率测量大信号和小信号。输入多路复用器（MUX）允许测量两个差分或四个单端输入。高精度温度传感器可用于系统级温度监测或热电偶的冷端补偿。

ADX114可在连续转换模式下运行，也可在转换后自动断电的单次发射模式下运行。单次触发模式可显著降低空闲期间的电流消耗。数据通过串行外围接口（SPI™).

ADX114的温度范围为-40°C至125°C。

1.特点:

•超小型QFN封装：

2毫米×1.5毫米×0.4毫米

•3mm×3mm小型MSOP封装

•供电范围广：2V至5.5V

•低电流消耗：

连续模式：仅150µA

单次触发模式：自动断电

•可编程数据速率高达3571SPS

•内部温度传感器：

0°C至70°C，误差为0.5°C（最大值）

•可选50/60Hz抑制滤波器

•传感器检测电流

•单循环沉降

•内部低漂移电压参考

•内部振荡器

•SPI兼容接口

•内部PGA

•四个单端或两个差分输入

•工作温度范围：

–40°C至125°C.

2.应用:

•温度测量：

热电偶测量

热敏电阻测量

•便携式仪器

•工厂自动化和过程控制

•电池电压和电流监测
