一、方案简介

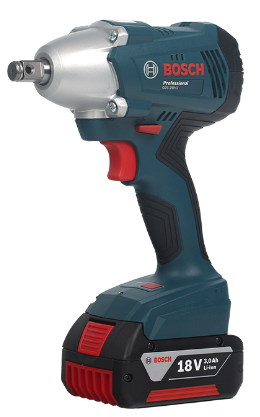

无刷电动扳手是一种以无刷直流电机为动力源，专门用于拧紧和松开各类螺栓、螺母的电动工具。相较于传统手动扳手或有刷电动扳手，无刷电动扳手凭借更高的工作效率、更强的扭矩输出以及更长的使用寿命，已广泛取代传统工具，成为现代工业生产与维修领域的核心装备。

无刷直流电机作为无刷电动扳手的核心部件，采用先进的电子控制技术，通过电子调节器精准控制电流与电压，实现电机的无级调速与稳定输出。其转子由多对永磁体构成，与定子之间无直接物理接触，大幅减少摩擦损耗，不仅降低了功耗，更显著延长了工具的使用寿命。

无刷电动扳手普遍采用锂电池供电，具备极强的便携性与灵活性，可根据实际需求调节扭矩输出，适配工地、车间、修理店等多种复杂工作环境。部分高端机型还配备数字显示屏，能够实时显示扭矩值与工作状态，方便操作人员精准掌握工具运行情况，提升作业安全性与效率。

目前，无刷电动扳手已广泛应用于汽车维修、机械制造、建筑工程等多个领域，既能大幅提升工作效率，减轻操作人员的劳动强度，又能确保螺栓、螺母的安全紧固，是现代工业生产和维修领域不可或缺的先进工具。

无刷直流电机凭借噪音小、扭矩大、转速高、效率高、运行平稳、可靠性强、稳定性好等突出优势，在各类电动工具中得到广泛应用。而无感控制方式作为无刷电机控制的主流方式，对MCU（微控制器）的性能提出了特定要求。普冉PY32F003作为一款高性价比的国产32位MCU，凭借自身核心性能优势，成为无刷电扳手无感方波控制方案的理想主控芯片，完美适配方案的各项功能需求。

PY32F003具备高主频优势，24MHz主频使其在处理调速、加速等核心控制问题时响应迅速，电频率可达到700Hz，能够精准匹配无刷电扳手的转速控制需求；在DMA方式下，其ADC采集速度极快，在采集无感反电势过程中具备显著优势，可有效避免电机失步等问题，保障工具稳定运行；内置比较器可提供快速过流保护功能，延长电路使用寿命；超宽工作电压与较强的抗干扰能力，为用户提供更稳定的使用体验；配合电池专用电路，支持短路、过压、过流保护，让电池管理更高效、更安全。

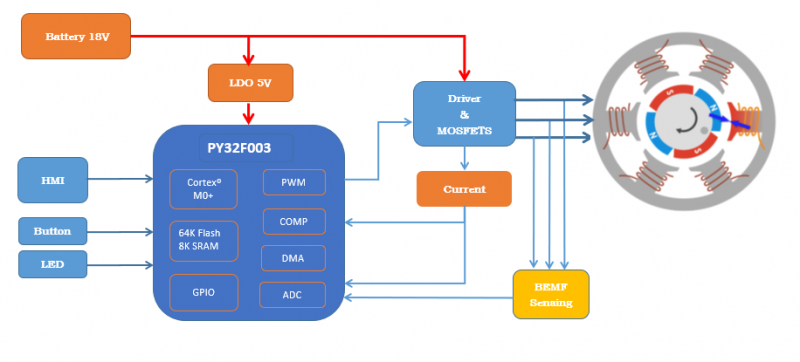

本基于PY32F003的无刷电扳手无感方波控制方案，可提供完整的原理图及参考代码，采用模块化设计风格，使用简单、支持快速修改，能够协助用户大幅缩短产品开发周期，快速实现产品量产落地。同时，PY32F003以近乎8位MCU的价格，提供32位的性能，可大幅降低产品BOM成本，提升产品市场竞争力[1][4]。

二、PY32F003系列MCU核心参数

内核：Arm® Cortex®-M0+ 内核，主频高达32MHz，运算能力强劲，可高效处理无刷电机控制逻辑[4]；

存储：高达64KB Flash，8KB SRAM，满足无刷电扳手无感方波控制方案的程序存储与数据处理需求[4]；

模拟外设：包含1路12位的ADC，采样速度高达1Msps，可精准采集电机反电势、电流等关键参数[4]；

定时器：4个通用定时器、1个针对电机控制的PWM高级定时器、1个低功耗定时器，可满足电机换相、调速等控制需求；

通信接口：1个I2C接口、2个SPI接口、2个UART接口，方便与外部设备通信，适配后续功能扩展[4]；

保护外设：内置2个比较器，可实现快速过流保护，提升电路安全性[4]；

工作电压：1.7V - 5.5V，超宽电压范围适配不同锂电池供电需求；

工作温度：环境温度-40℃ - 85℃，可适配工地、户外等极端工作环境；

功耗：多种省电工作模式，支持低功耗应用需求，延长锂电池续航时间；

封装：提供TSSOP20封装，体积小巧，适配无刷电扳手紧凑的结构设计[1]。

三、方案适用范围

四、方案核心技术参数
