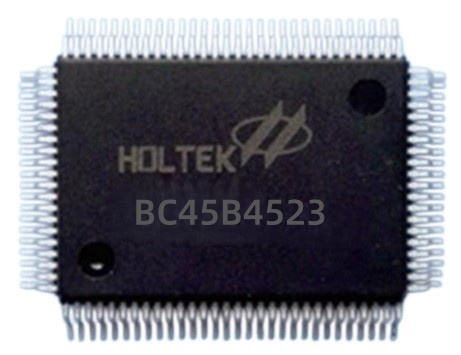

BC45B4523 是一个适用于 13.56MHz NFC/非接触式标准协议的单片读写器 ASIC，提供门禁锁、标签读写器、付款机等近场无线通信应用较佳解决方案。该芯片支持并 兼 容 所 有 主 要 的 全 球 保 密 基 带 ISO 标准， 包 括 ISO14443 A 型、B 型、Crypto_M卡 和 智 能 标 签 ISO15693。 该 芯 片 提 供了一个高速 SPI 控制器 / 主机接口，集成了64 字节的 FIFO，可用于平稳的数据传输。 此 外， 嵌 入 式 编 码 解 码 器 (CODEC)能够处理所有的位级编码 / 解码、加密 / 解密以及帧级的传输和接收操作。由于其低功耗和低工作电压 (2.7V ~ 3.6V)，该芯片非常适用于移动设备。超低功耗片上 3.3V稳压器用于稳定芯片电源，同时为外接配套 MCU 提供高达 150mA 的电源电流。

BC45B4523 接 收 器 电 路 内 建 一 个 完 整 的AGC 环路，允许宽动态范围的 RF 输入信号电平。该芯片具有良好的灵敏度性能，可以检测到低至 1mVPP 振幅的输入信号，而不会影响数据的完整性。接收器中的滤波器可以根据通用的标准协议设置选择一个预定义的波段，也可以选择一个任意定义的组合，以灵活处理各种天线变化 / 参数。基带电路允许输入 / 输出配置，可设置在应用程序特定设计系统中输入到芯片和输出到外部射频电路，以接受各种形式的自定义协议。

该 芯 片 的 发 射 器 能 够 接 受 宽 工 作 电 源 电压，以服务于各种应用，如基站或桌面读写器需要的 5V 电压和手持设备需要的 3.3V电压。发射控制器用于支持所有操作状态和 请 求， 包 括 FIFO 的 已 满 / 高 / 低 状 态和发送完成标志位。发射器驱动器支持从2.7V 到 5.5V 的宽范围电源电压。最大可达 250mA 的大驱动电流适用于高要求的项目级中程读写器设计。两个大功率发射器可以灵活地设置为不同的配置，例如差分驱动、单端驱动和驱动外部 E 类放大器的模式，以提高栅极天线设置中的驱动强度。

BC45B4523 包含几个高效的省电模式：硬掉电，软掉电，待机和低功耗卡检测模式。

低功耗卡检测模式允许芯片不持续在完全供电状态下运行，芯片定期执行外部卡检测，若检测到外部卡，将向 MCU 发送中断信号以唤醒系统。

为 了 方 便 配 套 MCU 的 操 作，BC45B4523完全配备了片上外围支持设备，如 RF 触发 定 时 器、 主机中断发生器和时钟分频器。BC45B4523 采 用 QFN 封 装， 自安 装在 PCB 板上时具有良好的散热性能。

1,特性

• 工作电压：

♦ 接收器 A_VDD：2.7V ~ 3.6V

♦ 发射器 T_VDD：2.7V ~ 5.5V

♦ 数字输入 / 输出 IO_VDD：2.7V ~ 5.5V

• 工作温度：-40°C ~ 85°C

• 省电模式：

♦ 硬掉电：0.5μA

♦ 软掉电：4.7μA

♦ 待机：1.0mA

♦ 支持卡检测模式：

10.4μA @ TwkUp=500ms

• SPI 接口速率高达 10Mbps

• 64 字节发送与接收 FIFO 缓存

• 64 字节寻址用户可配置寄存器

• 中断引脚 IRQ

• 可编程定时器

• 低抖动片上振荡器缓冲器

• 超低功耗片上 3.3V 稳压器

• 低功耗卡检测

• 外部射频 (RF) 场检测

• 支持的协议：

♦ ISO14443A/B，所有位速率

– 106/212/424/848kbps

♦ ISO15693，所有模式

– 下行链路：4 选 1 模式与 256 选 1模式

– 上行链路：6.6/13/26/53kbps ( 单副载波 )

– 上行链路：6.6/13/26kbps ( 双副载波 )

• 封装类型：24-pin QFN

发射器

• 调制系数可通过软件调整

• 输出电流最大可达 250mA @ T_VDD=5.0V

• 输出阻抗 3Ω @ T_VDD=5.0V

• 由外部信号任意调制

• TX 宽工作电压范围：2.7V ~ 5.5V

• 片上帧编码器，适用于多种支持的协议

接收器

• RX 灵敏度低至 2mVp

• 片上帧解码器，适用于支持的协议

• 自动增益控制 (AGC)

2,应用领域

• 安全访问控制 / 门锁

• 玩具

• 手持式 NFC 读写器

• 非接触式支付系统
