MS7338MA 视频驱动放大器_MS7338MA中文资料_瑞盟科技

来源：未知 时间：2024-10-17 10:40 发布人：admin 阅读：

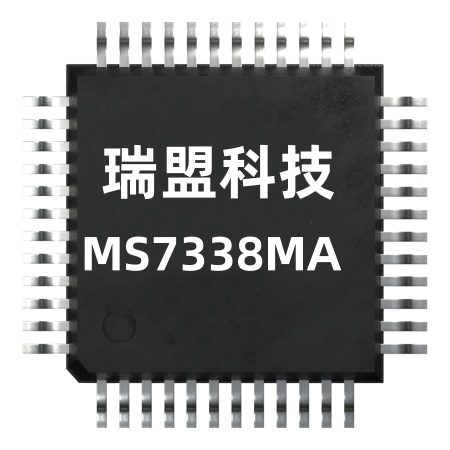

MS7338MA是一颗集成单通道视频放大器与视频同轴线控解码为一体的芯片，它内部集成12dB增益轨到轨输出驱动器以及10阶滤波器，允许同一个输入信号在-3dB带宽30MHz和45MHz之间进行选择控制。视频同轴线控解码内部集成一颗高速处理器，针对模数混合信号进行有效分离，同时在其同轴控制端有箝位电路，适用于交流应用。

MS7338MA输入信号为DAC的输出，可直流耦合输入或交流耦合输入。MS7338MA还包含内部电平移位电路，从而避免了同步脉冲被截断并允许直流耦合输出。MS7338MA的输出可驱动直流或交流耦合单（150Ω）或双（75Ω）负载。

MS7338MA主要特点：

-3dB带宽30MHz/45MHz可选择10阶视频滤波器

Transparent Sync-tip输入箝位电路

12dB增益输出驱动器和驱动双视频负载

轨到轨输出

输入电压范围包括地

交流或直流耦合输入/输出

单电源供电范围为2.7V到5V

低功耗，工作电流为35mA

通过AEC_Q100认证

MS7338MA应用：
